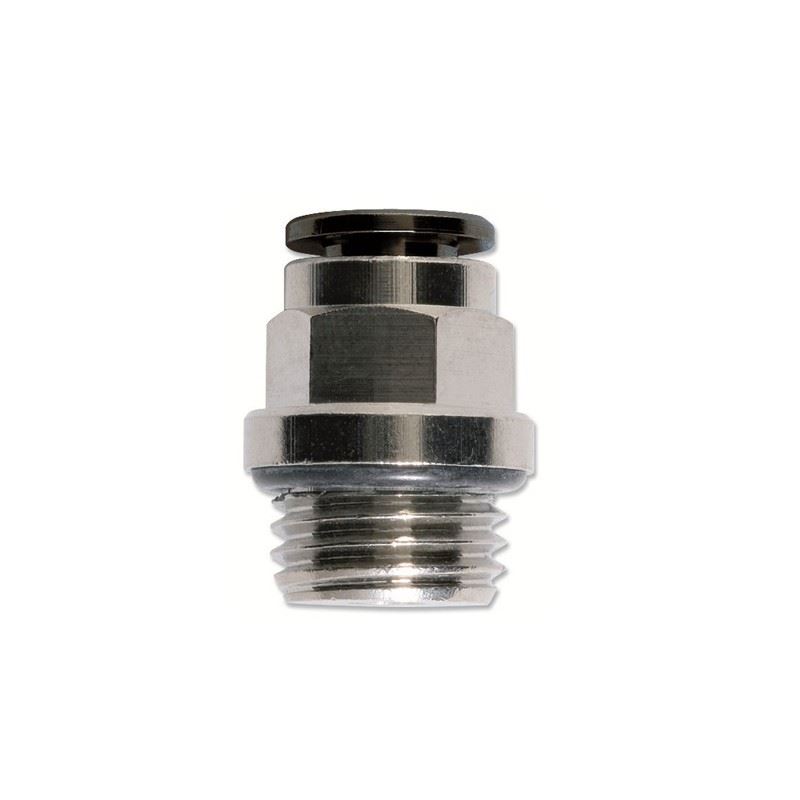

Връзки за шлаух с “мъжка” резба,  цолови и метрични за шлаухи с различен диаметър, произведени от GAV Италия.

Връзките са цангови бързи връзки за бързо включване на шлаух и присъединяване с външна резба. Единият край е за включване на шлаух, а другия за присъединяване чрез резба. Изработени са от месинг с никелово покритие, което предпазва от корозия. Издържат на налягане до 18 bar. Производителя препоръчва да се използват само за сгъстен въздух. Към резбованата част има уплътнител. Предлагат се с цолови резби 1/8″, 1/4″, 3/8″, 1/2″ и метрична резба М5. Използват се в пневматични системи и магистрали. Присъединяват се към пневматични разпределители, пневмогрупи и всякакви места в пневматичните системи, където изводите са с вътрешна резба.  Освен това може да се свързват с бързите връзки на GAV с вътрешна резба, с което може да се направи лесен преход / редуктор от по-малък или по-голям диаметър шлаух. За тези връзки за шлаух с “мъжка” резба се взима предвид външния диаметър на шлауха.

Варианти:

За шлаух с диаметър Ф 4мм. – резба М5
За шлаух с диаметър Ф 4мм. – резба 1/8″
За шлаух с диаметър Ф 4мм. – резба 1/4″
За шлаух с диаметър Ф 6мм. – резба 1/8″
За шлаух с диаметър Ф 6мм. – резба 1/4″
За шлаух с диаметър Ф 8мм. – резба 1/8″
За шлаух с диаметър Ф 8мм. – резба 1/4″
За шлаух с диаметър Ф 8мм. – резба 3/8″
За шлаух с диаметър Ф 10мм. – резба 1/4″
За шлаух с диаметър Ф 10мм. – резба 3/8″
За шлаух с диаметър Ф 10мм. – резба 1/2″
За шлаух с диаметър Ф 12мм. – резба 1/4″
За шлаух с диаметър Ф 12мм. – резба 3/8″
За шлаух с диаметър Ф 12мм. – резба 1/2″

Включването към бързата връзка става чрез вмъкване на шлауха в отвора и натиск до захващане на зъбците. Изваждането на шлауха става чрез натиск на освобождаващия пръстен. Тялото е изработено от никелиран месинг. Бързата връзка е цангова, със зъбци от неръждаема стомана. Освобождаващия пръстен е изработен от полиацетал POM(Delrin). Този материал притежава много висока якост, неогъваемост и топлинна устойчивост. Подходящи за включване на шлаухи от следните материали: PA 11, PA 12, PA6, Poliethylene PE, Polyurethane PU (98 shore A). Издръжливост при диапазон на работна температура -20 С – +70 С.
